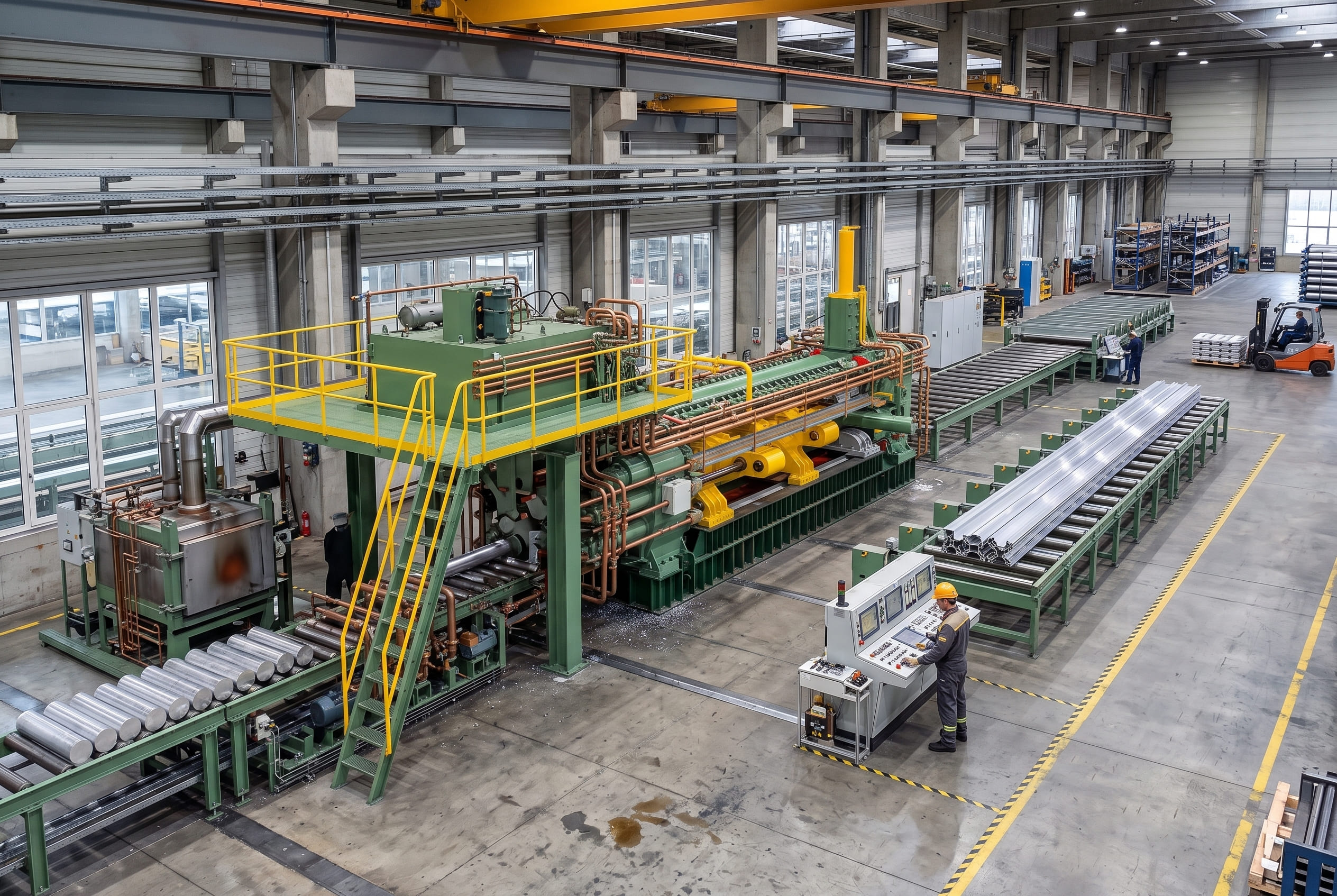

アルミ押出機サイズの徹底解説：10インチから16インチ押出機の技術指標と適用メリット
現代の産業および精密製造分野において、アルミニウム合金の押出技術は不可欠な役割を果たしています。軽量化が求められる電気自動車（EV）の車体構造や航空宇宙部品から、大型自動化設備の構造フレームに至るまで、極めて高精度なアルミ押出材が必須とされています。アルミ押出メーカーの製造能力を評価する際、最も核心的な指標の一つが「押出機のサイズ（インチ）」です。
本記事では、10インチ、12インチ、14インチ、および16インチのアルミ押出機におけるサイズの違い、技術仕様、最終用途について深く分析し、大型押出機が製品の構造強度および生産歩留まりを大幅に向上させる理由を解説します。
目次 (Table of Contents)
一、 アルミ押出機「サイズ（インチ）」の技術的定義
アルミ押出業界において一般的に使われる「インチ（Inch）」とは、押出成形品の長さではなく、押出機が受容できるコンテナ内径（Container Diameter）を指しており、指しており、これは投入されるビレット（Billet）の直径に直接対応しています。
押出機のサイズが大きいほど、より太く体積の大きいビレットを押し出すことが可能となり、結果として外接円直径（CCD, Circumscribing Circle Diameter）のより大きいアルミ押出型材を生産できます。また、大型の押出機は通常、より高い押出力（トン数、Tonnage）を備えており、巨大なアルミビレットを複雑な金型に通し、安定した金属流動性を維持するために極めて重要です。
二、 10インチ、12インチ、14インチ、16インチ押出機の核心的違いとスペック比較
サイズごとの押出機は、推進力、生産可能な最大型材幅、および適用シナリオにおいて顕著な違いがあります。以下は各サイズ別の技術的違いとデータ一覧です：
10 インチアルミ押出機
- 位置付け：中・大型の基本構造用部品
- 推定量トン数：1800 - 2500 MT
- 適用外接円：約 250mm
- 核心的メリット：高速量産、非常に高いコストパフォーマンス
- 主な用途：建築用アルミ材、自動化設備向け標準フレーム
12 インチアルミ押出機
- 位置付け：高度な産業用および輸送用部品
- 推定量トン数：2500 - 3500 MT
- 適用外接円：約 300mm
- 核心的メリット：サイズと推進力の絶妙なバランス
- 主な用途：自動車部品、中型ヒートシンク、シリンダーチューブ
14 インチアルミ押出機
- 位置付け：重構造物および精密放熱部品
- 推定量トン数：3500 - 4500 MT
- 適用外接円：約 380mm
- 核心的メリット：高硬度合金の押出に対応（6082/7000系など）
- 主な用途：鉄道輸送、大型モーターハウジング、太陽光フレーム
16 インチアルミ押出機 (GOODCOMER)
- 位置付け：超大型一体成形フラッグシップ機
- 推定量トン数：5000+ MT
- 適用外接円：400mm 以上を突破
- 核心的メリット：超幅広型材、一体成形設計、コールドシャットや気孔の解消
- 主な用途：EVバッテリー包筐、5G基地局向け大型ヒートシンク、航空宇宙
三、 押出比と物理的特性：なぜ大断面には大型押出機が必要なのか？
技術的な問い合わせの中で「小さな押出機で大断面の型材を無理やり押し出すことは可能か？」という質問をよく受けます。答えは、製品の物理的特性に深刻な悪影響を及ぼすため推奨されません。
ここで押出比（Extrusion Ratio）という概念を導入する必要があります。押出比とは、「コンテナの断面積」と「押し出された型材の断面積」の比率を指します。
- 押出比が小さすぎる場合（例：10インチ機で無理に大断面型材を押し出す場合）、金属の変形量が不足し、結晶粒の微細化や再結晶が十分に行われません。その結果、最終製品の機械的強度（引張強度・耐力）が規格に達せず、内部欠陥が発生しやすくなります。
- 14インチや16インチといった大型押出機を使用して初めて、大断面製品の生産時においても最適な押出比範囲（通常は 15:1 から 50:1 の間）を維持でき、組織が緻密で優れた機械的性能を確保することができます。
四、 各サイズ押出機の最終応用分野の徹底解説
異なるサイズの設備を適切に配置することで、製造メーカーは各産業の厳しい要求に正確に応えることができます：
- コンシューマーエレクトロニクスと自動化 (10" - 12")：産業用ロボットのアームレール、自動化搬送コンベアフレーム、LED照明用ヒートシンクモジュール。
- グリーンエネルギーと精密重電 (12" - 14")：パワーコンディショナ（PVインバータ）筐体、大型サーボモーターアルミフレーム、風力発電冷却システム。
- 新エネルギー車（EV）および航空宇宙 (14" - 16")：EV用バッテリーパックケース（Battery Enclosure Tray）、バンパービーム、シームレスパイプ、大型船舶デッキ型材。
五、 プロセスの限界を突破：16インチ大型押出機を完備し、一体成形設計を実現
インダストリー4.0や電気自動車（EV）の急速な普及に伴い、「軽量化」と「高強度」は設計エンジニアにとって最大の課題となっています。従来の課題解決手法は、複数の小サイズアルミ押出部品を溶接やリベット留めによって組み合わせて大型構造体を形成することでした。しかし、これは追加の加工コストを増大させるだけでなく、溶接部が構造的な応力集中点や疲労破壊を起こしやすい熱影響部（HAZ）となる欠点がありました。
この産業上の課題を解決するため、当社は業界でも希少な16インチ大型押出機を導入しており、お客様に以下の圧倒的な技術的優勢を提供します：
- 一体成形設計（Monolithic Design）：5,000トン以上の高推進力により、従来は複数部品の接合が必要だった超幅広部品を、単一の金型で一度に押出成形可能です。
- 組立誤差と溶接弱点の排除：後工程での寸法公差の累積を大幅に削減し、全体構造の剛性と気密性を向上させます（バッテリー防水ケースにおいて極めて重要です）。
- 優れた放熱性能：サーバーや5G基地局向けに、16インチ設備は極めて高いアスペクト比（High Aspect Ratio）を持つ巨大放熱フィンを押し出すことができ、シームレスな熱伝導を実現します。
六、 結論とカスタム解決策
アルミ押出機のサイズが 10インチ、12インチ、14インチから 16インチへと拡大することは、金属加工能力の飛躍的な進化を意味します。小型機は柔軟な量産体制に強みがあり、大型機は設計のフレームワークを突破し、「アルミによる鋼の代替・一体成形」を実現するための核心的な鍵となります。
お客様のプロジェクトで超幅広、高い構造強度、または複雑な断面設計を持つアルミ押出ソリューションをお探しの場合は、ぜひ大型設備と豊富な金型設計実績を持つ製造パートナーをご指名ください。
当社の強力な16インチ押出機と専門エンジニアリング團隊が、次世代製品の開発に向けて最適な技術サポートと見積もりサービスをご提供いたします。
